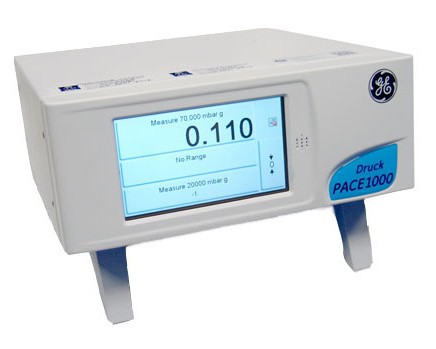

Цифровые манометры PACE1000 предназначены измерения отрицательного и положительного избыточного давления и абсолютного давления при поверке и калибровке измерительных преобразователей давления и манометров.
Цифровой манометр применяется в лабораторных условиях в качестве эталонного средства измерения в государственной метрологической службе и метрологических службах юридических лиц.
Принцип действия манометра основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов от встроенных пьезорезистивных измерительных преобразователей давления и отображении их на дисплее.
Цветной жидкокристаллический дисплей манометра отображает результаты измерений и воспроизведения в цифровом виде, а также отображает информацию о режиме его работы.
PACE1000 позволяет выполнять функции цифрового манометра и контроллера, обеспечивающего автоматический контроль и компенсацию давления при помощи специальных клапанов в пневматической системе, питающейся от независимого источника давления.
PACE1000 является модульной системой давления с возможностью различных встроенных модулей давления.
Посредством интерфейсов IEEE, RS-232 возможна коммутация с другими устройствами и связь с компьютером.
Режим работы микропроцессора устанавливается с помощью клавишного устройства
В PACE1000 отсутствует функция задания давления.
PACE1000 состоит из базы и измерительных модулей. Измерительные модули могут использоваться как в составе манометра, так и отдельно от него с использованием базы от любого другого калибратора PACE.
| Тип | Гидравлический , Пневматический |
| Диапазон измерения давления | от 0...0,025 до 0...1000 бар |
| Погрешность | от (0,02% ИВ + 0,02% ВПИ) до 0,005% ВПИ |
| Присоединение | G 1/8, 9/16 18 UNF |
| Рабочая температура | от 10 до 45°C |
| Интерфейс | RS-232, USB, IEEE-488 |
| Степень защиты | IP20 |
| Тип дисплея | ЖК - Цветной, Сенсорный |
| Тип питания | 90-130 В (47-63 Гц), 180-260 (47-63 Гц) |
| Габаритные размеры | 250 x 218 x 88 мм |
| Вес | 3,2 кг |
| Стандартные диапазоны | 25, 70, 200, 350 и 700 мбар, 1, 2, 3.5, 7, 10, 20, 35, 70, 100, 135, 172, 210 бар избыточное давление, 1300, 2600, 3500 мбар, 350, 420, 700 и 1000 бар абсолютное давление, 750…1150 мбар барометрический модуль |
|
Пределы допускаемой абсолютной
погрешности в диапазоне рабочих
температур (в зависимости от
исполнения), Па |
от (0,2% ИВ + 0,2% ВПИ)
до 0,005% ВПИ
|
| Измеряемое давление | Избыточное, абсолютное |
| Масса, кг | 3,2 |
|
Габаритные размеры (Д×Ш×В), мм
|
250×218×88 |
| Рабочий диапазон температур, °C | от 10 до 45 |
| Влажность окружающего воздуха, % | от 5 до 95 |
