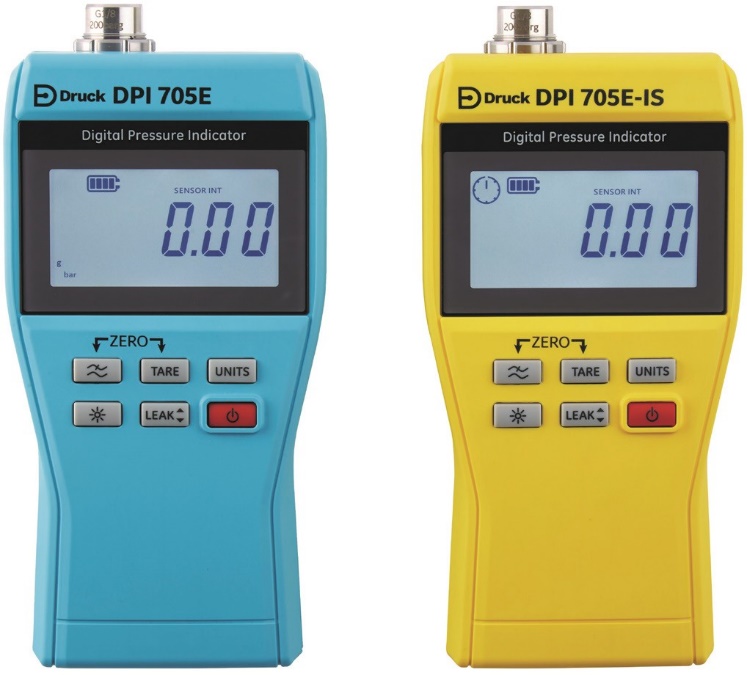

Портативные калибраторы Druck серии DPI 705E, предназначенные для измерения давления и температуры, сочетают в себе надежность и прочность конструкции с точностью и достоверностью измерений.
Данные калибраторы имеют надежную конструкцию и позволяют выполнять множество операций, необходимых при проведении планового технического обслуживания и выявления системных неисправностей.
Характеристики
• 48 диапазонов давления от 2,5 КПа до 140 МПа
• Общая погрешность в течение 1 года:
до 0,05% ВПИ при работе в условиях
температур от -10°C до +50°C
• Регистрация даты поверки калибратора, с возможностью отслеживания даты следующей поверки
• Прочная и надежная конструкция корпуса, высококонтрастный дисплей с подсветкой
• Тест герметичности, тарировка, регистрация показаний максимум/минимум, фильтр
• Доступна модель в искробезопасном исполнении для применения в взрывоопасных зонах
• Внешние модули давления и термометры сопротивления для быстрого подключения (опционально)
• Пневматические и гидравлические ручные
помпы (опционально)
Калибраторы серии DPI 705E помогают увеличить эффективность поверок и измерений
- Просто включите прибор и начинайте работать. Проведение прогрева не требуется.
- 19 единиц измерения давления (см. ниже)
- Возможность выбора времени проведения теста на герметичность: в течение 1, 3 или 5 минут
- Прочная конструкция корпуса, герметичность:
в соответствии с IP54
- Большой цифровой ЖК-дисплей с подсветкой
- Кейс для переноски с поясным ремнем (опционально)
- Ремень с магнитной застежкой + сплошной ремень для переноски (опционально)
- Длительное время работы аккумулятора
- Держатель для установки на столе / подвешивания
Особенности
Единицы измерения давления
мбар, бар, Па, гПа, Па, МПа, фунт/кв. дюйм, фунт/фут2, кгс/см2, кгс/м2, мм рт.ст.(0°C), м рт.ст.(0°C), д. рт.ст., мм вод. ст., см вод. ст., м вод. ст., д. вод. ст. (4°C, 20°C), фт. вод. ст. (4°C, 20°C)
Сертификаты о калибровке
- Поставляется с калибровкой в единицах измерения: бар, фунт/кв. дюйм или кПа
- Опционально доступна калибровки в аккредитованной лаборатории UKAS
Тесть на герметичность
Проводится с целью выявления утечек в системе посредством фиксации изменения давления в течение определенного периода времени.
Испытание на герметичность также может проводиться с применением термометров сопротивления для фиксации изменения температуры в течение определенного периода времени.
Время проведения теста герметичности, устанавливаемое пользователем: 1, 3 или 5 минут
Максимум/минимум
Регистрация максимальных и минимальных показаний в режиме регистрации пиковых значений.
Корректировка нуля
Корректировка нулевого значения давления (модули избыточного/дифференциального давления)
Тарирование
Возможность нулевого смещения от 0 до 100% ВПИ посредством вычитания величины при измерениях.
Фильтр
Позволяет получить отфильтрованное значение давления путем вывода скользящего среднего значения на основании 10 последних измерений. Это позволяет получить более точные результаты в случае искаженных сигналов при измерении.
Аварийный сигнал
Настраивается пользователем. Аварийный сигнал при достижении чрезмерно высокого/низкого давления (иконка «колокол», вывод значения давления и световая индикация), а также звуковое оповещение в течение 60 секунд.
Калибровка
При использовании опционально вместе с пневматическими или гидравлическими ручными помпами калибраторы серии DPI 705E служат в качестве простых и удобных в использовании портативных калибровочных систем давления.
Электропитание
- 4 АА-элемента (щелочные/никель-кадмиевые/
никель-металлогидридный аккумуляторы) - Энергоэффективное исполнение, возможность использования одного комплекта в течение 8.
Дисплей
16 мм ЖК-дисплей с выводом показаний ±99999
Сертификаты
- IS Класс I, Категории A, B, C и D, T4 Ex ia; Класс I, Зона 0, AEx/Ex ia IIC T4 Ga (-10°C ≤ Ta ≤ +50°C) в соотв. со станд. CSA. 157-92, UL 913 (7е изд.), CAN/CSA-C22.2 № 60079- 0:2018, CAN/CSA-C22.2 № 60079-11:2012, ANSI/UL 60079-0:2018 и ANSI/UL 60079-11:2012.
- Ex ia IIC T4 Ga (-10°C ≤ Ta ≤ +50°C) в соотв. с ATEX IEC 60079-0:2017 и EN 60079-11:2011
Диапазоны давления
Встроенные и внешние модули давления оборудованы следующими резьбами:
- От 25 мбар до 200 бар (от 2,5 кПа до 20 МПа): G1/8 BSP внутр.
- Дифференциальный эталонный порт: трубный адаптер Legris 4 мм
- ≥350бар (35 МПа): Автоклав 9/16 x 18 UNF внеш.
Погрешность измерения
Общая погрешность включает в себя долговременную стабильность за 1 год как для стандартного, так и для высокого уровней точности.
1-Станд. ±0,1% ВПИ во всем температурном диапазоне, с учетом суммарного эффекта нелинейности,
гистерезиса и повторяемости.
Отрицательная калибровка
Отрицательная калибровка доступна для модулей, рассчитанных на давление до 20 бар (2 МПа).
Для диапазонов модулей давления менее 1 бар (100 кПа) калибровка проводится по ±ВПИ ±200 мбар (±20 кПа).
Для диапазонов модулей давления от 1 бар (100 кПа) и выше, калибровка проводится от -1 бар (-100 кПа) до ВПИ.
Совместимость с рабочими средами
Разрешается применять только жидкости, совместимые с нержавеющей сталью и сплавом Hastelloy. Это позволит обеспечить сохранность датчика и избежать утечек жидкости.
Внешний модуль термометра сопротивления (опционально)
Позволяет осуществлять прямое измерение температуры и показывает такие параметр, как сопротивление или температура.
Модели только с интерфейсом (№ RTD-INTERFACE-485) для DPI705E (безопасные зоны) или № RTD-INTERFACE-IS для DPI705EIS (взрывоопасные зоны) позволяют пользователю использовать собственный термометр сопротивления PT100. RTD-INTERFACE, поставляемый с разборным соединителем M12, позволяет пользователям подключать собственные термометры сопротивления.
Модуль № RTD-PROBE-485 для DPI705E (безопасные зоны) или № RTD-PROBE-IS для DPI705EIS (взрвоопасные зоны) поставляется с интерфейсом и термометром сопротивления PT100 6”/15 см класса A.
Опции
OP1 - Отрицательная калибровка
Для диапазонов избыточ. давления менее 35 бар.
При выборе данной опции в сертификате калибровке будут указаны значения до -1 бар изб.
Калибровка в аккредитованной лаборатории UKAS
Помимо прочего мы предлагаем калибровку в аккредитованной лаборатории UKAS.
Пожалуйста, при оформлении заказа сделайте соответствующее примечание, при необходимости.
Дополнительное оборудование
При оформлении заказа будет необходимо указать все дополнительное оборудование.
При отсутствии специальных примечаний модели DPI705E для взрывоопасных и безопасных зон
являются совместимыми со следующим дополнительным оборудованием.
|
Код |
Описание |
|
RTD-INTERFACE-485 |
Только интерфейс термометра сопротивления - RS485 |
|
RTD-INTERFACE-IS |
Только интерфейс термометра сопротивления - RS485 |
|
RTD-PROBE-485 |
Интерфейс термометра сопротивления с сенсором PT100 - RS485 |
|
RTD-PROBE-IS |
Интерфейс термометра сопротивления с сенсором PT100 - RS485 |
|
IO-RTD-M12CON |
Разборный соединитель M12 4-pin для интерфейса термометра сопротивления |
|
IO-RTD-M12EXT |
Переходник термометра сопротивления М12 (от внутр. к внеш.), 2 метра, 4 провод. |
|
IO-RTD-PRB150 |
Термометр сопротивления PT100 класса А, длина 150 мм, диаметр 6 мм |
|
PM700E-CABLE |
Удлинительный кабель для внешнего модуля 2,9 метра |
|
IO705E-STRAP |
Ремень с магнитной застежкой/сплошной ремень |
|
IO705E-CASE |
Кейс для переноски (для модели DPI705E (безопасные зоны)) |
|
IO705E-CASE-IS |
Кейс для переноски (для модели DPI705E-IS (взрывоопасные зоны)) |
|
IO-ADAPT-G1/4 |
Переходник с внеш. резьб. G1/8 на внутр. резьб. G1/4 |
|
IO-ADAPT-1/4NPT |
Переходник с внеш. резьб. G1/8 на внутр. резьб. 1/4NPT |
|
IO-ADAPT-1/8NPT |
Переходник с внеш. резьб. G1/8 на внутр. резьб. 1/8NPT |
|
IO-ADAPT-QF |
Быстросъемный переходник G1/8 |
|
IOHOSE-NP1 |
Нейлоновый шланг, длина – 1 м, 20 бар |
|
IOHOSE-NP2 |
Нейлоновый шланг, длина – 2 м, 20 бар |
|
IO620-HOSE-P1 |
Пневматический шланг, длина – 1 м, 100 бар |
|
IO620-HOSE-P2 |
Пневматический шланг, длина – 2 м, 100 бар |
|
IO620-HOSE-H1 |
Гидравлический шланг, длина – 1 м, 1000 бар |
|
IO620-HOSE-H2 |
Пневматический шланг, длина – 2 м, 1000 бар |
|
IO620-HOSE-P1-IS |
Пневматический шланг для моделей IS, длина – 1 м, 100 бар |
|
IO620-HOSE-P2-IS |
Пневматический шланг для моделей IS, длина – 2 м, 100 бар |
|
IO620-HOSE-H1-IS |
Гидравлический шланг для моделей IS, длина – 1 м, 100 бар |
|
IO620-HOSE-H2-IS |
Гидравлический шланг для моделей IS, длина – 2 м, 100 бар |
|
IO620-BSP |
Набор переходников с резьбами BSP: G1/4F,G3/8F,G1/2F,G1/4M,G1/8M |
|
IO620-NPT |
Набор переходников с резьбами NPT: 1/4NPTF, 3/8NPTF,1/2NPTF,1/4NPTM,1/8NPTM |
