Калибраторы (контроллеры) давления РАСЕ 5000 предназначены для задания и измерения отрицательного и положительного избыточного давления и абсолютного давления при поверке и калибровке измерительных преобразователей давления и манометров.
Принцип действия калибраторов в режиме измерения основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов от встроенных пъезорезистивных измерительных преобразователей давления и отображении их на дисплее.

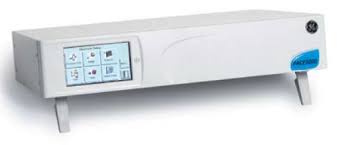

Калибратор давления РАСЕ 5000 представляет собой портативное эталонное средство измерения давления с расположенным на передней панели сенсорным экраном для задания режимов измерения или воспроизведения давления, цифровой клавиатурой для набора и ввода значений физических величин.
Цветной жидкокристаллический дисплей калибратора отображает результаты измерений и воспроизведения в цифровом виде, а также отображает информацию о режиме его работы.
Калибраторы давления позволяют выполнять функции цифрового манометра и контроллера, обеспечивающего автоматический контроль и компенсацию давления при помощи специальных клапанов в пневматической системе, питающейся от независимого источника давления.
Калибраторы давления РАСЕ 5000 являются модульной системой давления с возможностью подключения одного или двух встроенных модулей давления с одновременной обработкой и выводом давления по каждому каналу на дисплей.
Посредством интерфейсов IEEE, RS-232 возможна коммутация с другими устройствами и связь с компьютером.
Режим работы микропроцессора устанавливается с помощью клавишного устройства.
Калибратор давления PACE 5000 отличается от PACE 6000 количеством встраиваемых модулей (PACE 5000 - один встраиваемый модуль, PACE 6000 - два встраиваемых модуля) и габаритными размерами.
| Диапазон измерения давления | от 0,0025 до 21 МПа |
| Погрешность | от (0,2% ИВ + 0,2% ВПИ) до (0,005%ИВ + 0,005% ВПИ) |
| Рабочая температура | от 10 до 45 °C |
| Интерфейс | RS-232 |
| Степень защиты | IP30 |
| Тип дисплея | Сенсорный ЖК-дисплей |
| Тип питания | 180-260 В |
| Габаритные размеры | 440×320×88 мм |
| Вес | 5 кг |
| Верхние пределы измерений, МПа | от 0,0025 до 21 |
|
Пределы допускаемой абсолютной
погрешности в диапазоне рабочих
температур (в зависимости от исполнения), Па
|
от (0,2% ИВ + 0,2% ВПИ) до (0,005%ИВ + 0,005% ВПИ) |
| Измеряемое давление | Избыточное, абсолютное |
| Масса, кг | 5 |
| Габаритные размеры (длина× ширина× высота), мм | 440×320×88 |
| Рабочий диапазон температур, °C | от 10 до 45 |
| Влажность окружающего воздуха, % | от 5 до 95 |
- Модуль давления CM0 0.2% ИВ + 0.02% ВПИ
- Модуль давления CM1 0.01% ИВ + 0.01% ВПИ
- Модуль давления CM2 0.005% ИВ + 0.005% ВПИ
Стандартные диапазоны
0.35, 0.7, 1, 2, 3.5, 7, 10, 20, 35, 70, 100, 135, 172 и 210 бар избыточного
5, 10, 15, 30, 50, 100, 150, 300, 500, 1000, 1500, 2000, 2500, 3000 psi
35, 70, 100, 200, 350, 700 кПа, 1, 2, 3.5, 7, 10, 13.5, 17.2, 21 МПа
Для всех диапазонов доступна отрицательная калибровка. Для измерения абсолютного давления необходимо выбрать диапазон избыточного давление 1 бар и выше и добавить барометрическую опцию.
АКСЕССУАРЫ
IO-ADAPT-G1/4 Переходник G1/8 внеш.- G 1/4 внутр.
IO-ADAPT-1/8NPT Переходник G1/8 внеш.- 1/8 NPT внутр.
IO-ADAPT-1/4NPT Переходник G1/8 внеш.- 1/4 NPT внутр.
I0-ADAPT-7/16UNF Переходник G1/8 внеш.- 7/16 - 20 UNF внутр.
IO-ADAPT-AN4 Переходник G 1/8 внеш.- AN4 37 Deg внеш.
I0-ADAPT-AN6 Переходник G 1/8 внеш.- AN6 37 Deg внеш.
IO-ADAPT-BARB Переходник G 1/8 внеш.- 1/4 I.D. труб.
IO-ADAPTOR-KIT Содержит по одному из указанных выше переходников
IO-DIFF-KIT-LP Комплект переходников на низкое давление
Позволяет уменьшить влияние окружающей среды при измерении низкого давления.
IO-NEG-G-GEN-1 Генератор отрицательного давления
Используется для создания небольшого вакуума (Эффект Вентури) для калибровки в нулевой точке без дополнительного вакуумного насоса.
IO-VAC-SYS Комплект с обратным клапаном для вакуумной системы
Позволяет сбрасывать давление в атмосферу в обход вакуумного насоса, что улучшает качество работ при задаче отрицательного давления.
IO-SNUBBER-1 Защита порта давления
Обеспечивает постоянную времени на выходном порту по созданию вакуума
IO-DIFFUSER-1 Диффузор выходного порта
Вставляется в выходной порт или порт подачи вакуума.
I0-RMK-P6000 Комплект для панельного исполнения PACE6000
комплект для встраивания в 19" стойку.
IO-RMK-P5000 Комплект для панельного исполнения PACE5000
комплект для встраивания в 19" стойку.
IO-FILTER-KIT Комплект фильтров для контрольного клапана
Комплект из 5 фильтров для выходного порта контрольного модуля.
