ТУ 25-02.180335-84

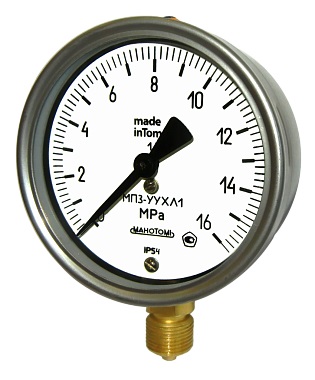

Манометры, вакуумметры и мановакуумметры показывающие МП4-УУХЛ1, ВП4-УУХЛ1 и МВП4-УУХЛ1 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена.
Варианты исполнения:
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ВП4-УУХЛ1 |
-100...0 кПа |
-1...0 кгс/см2 |
| -60...0 кПа | -0.6...0 кгс/см2 | |
|
МВП4-УУХЛ1 |
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 | |
|
-100...500 кПа |
-1...5 кгс/см2 | |
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
МП4-УУХЛ1 |
0...60 кПа |
0...0,6 кгс/см2 |
|
0...100 кПа |
0...1 кгс/см2 | |
|
0...160 кПа |
0...1,6 кгс/см2 | |
|
0...250 кПа |
0...2,5 кгс/см2 | |
|
0...400 кПа |
0...4 кгс/см2 | |
|
0...600 кПа (0...0,6 МПа) |
0...6 кгс/см2 | |
|
0...1 МПа |
0...10 кгс/см2 | |
|
0...1,6 МПа |
0...16 кгс/см2 | |
|
0...2,5 МПа |
0...25 кгс/см2 | |
|
0...4 МПа |
0...40 кгс/см2 | |
|
0...6 МПа |
0...60 кгс/см2 | |
|
0...10 МПа |
0...100 кгс/см2 | |
|
0...16 МПа |
0...160 кгс/см2 | |
|
0...25 МПа |
0...250 кгс/см2 | |
|
0...40 МПа |
0...400 кгс/см2 | |
|
0...60 МПа |
0...600 кгс/см2 | |
|
0...100 МПа |
0...1000 кгс/см2 | |
|
0...160 МПа |
0...1600 кгс/см2 |
ОПЦИИ
- Измеряемая среда "кислород" - по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
- Измеряемая среда "ацетилен" - по заказу приборы имеют исполнение для измерения давления ацетилена
- Обезжиривание - по заказу приборы поставляются с обезжиренной рабочей полостью
- Атомное исполнение - по заказу приборы со степенью защиты IP53 изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
- Безопасное стекло - по заказу приборы со степенью защиты IP54 изготавливаются с безопасным стеклом
- Экспортное исполнение - по заказу приборы изготавливаются для поставки на экспорт
- Демпфер - с демпфером поставляются приборы МП4-У, ВП4-У, МВП4-У с диапазоном показаний со 100 кгс/см2, наличие демпфера у приборов с диапазоном показаний до 60 кгс/см2 оговаривается при заказе
- Технологическая черта на шкале - по заказу выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
- Пломбировка - по заказу приборы пломбируются
- Табличка - по заказу приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
- Заводской номер - по заказу приборы поставляются с заводским номером
- Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
- Средний срок службы - не менее 10 лет.
Поверка приборов:
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
- отметка о первичной поверке ставится в паспорте на прибор;
- отметка о первичной поверке ставится на стекле прибора;
- приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
| Тип прибора | Манометры, вакуумметры, мановакуумметры |
| Диаметр корпуса (мм) | 160 |
| Степень защиты | IP54 (для приборов в атомном исполнении IP53) |
| Класс точности | 1.5; 1.0 - по заказу (кроме МП4-УУХЛ1 на 0.6 кгс/см²) |
| Климатическое исполнение | УХЛ1 |

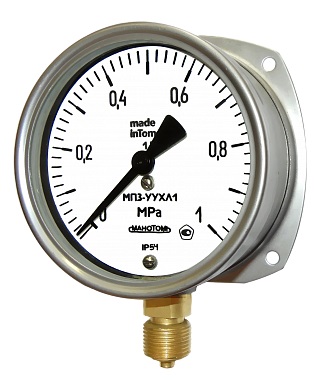

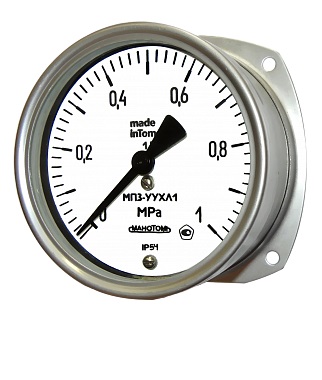

| Фланец | Отсутствует; Задний |

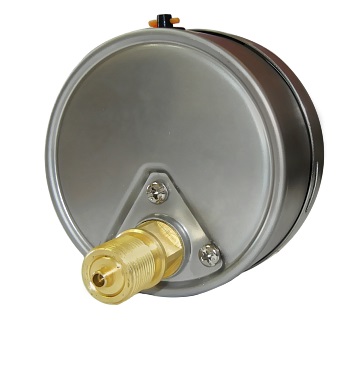

| Расположение штуцера | Радиальное; Осевое |
| Виброзащита | L3 (от 5 до 25 Гц с амплитудой 0,1 мм) |
| Межповерочный интервал | 2 года |
| Корпус | Нержавеющая сталь |
| Стекло | Силикатное; Безопасное (для приборов со степенью защиты IP53 только силикатное) |
| Трубчатая пружина | Медный сплав; Железоникелевый сплав |
| Держатель | Медный сплав; Сталь |
| Механизм | Медный сплав; Нержавеющая сталь; Сталь 08КП |
| Резьба присоединительного штуцера | М20*1,5-8g; G1/2-B (для приборов со степенью защиты IP53 только М20х1,5-8g) |
| Масса прибора | не более 1,2 кг |
| Аналоги | WIKA 212.20 |
