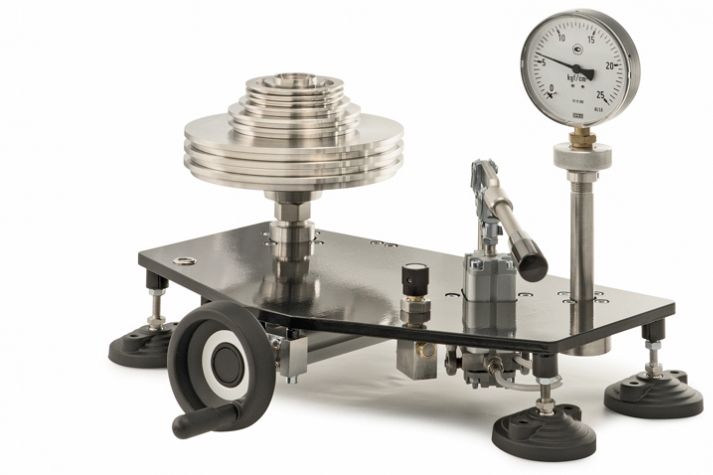

Манометры газовые грузопоршневые «МГП»
Прибор в четырех модификациях: В, 2.5, 10, 100 с классом точности от 0,005 до 0,05
Прибор предназначен для поверки и калибровки средств измерения избыточного давления: калибраторов давления, измерительных преобразователей давления (датчиков), образцовых и технических манометров, грузопоршневых манометров, классов точности 0,008 и грубее в диапазоне от −0,1 до 10 МПа.
Преимущества
Встроенный источник создания тестового давления в диапазоне −0,095…1 МПа (кроме МГП 100). Рабочая среда воздух или азот.
Измерительная поршневая система из карбида вольфрама для значительного снижения (в 4 раза) влияния температуры на результаты измерений, долговременной стабильности, износостойкости и долговечности прибора.
Возможность комплектации прибора несколькими ИПС для расширения диапазона измерения.
Основные характеристики
| МГП В | МГП 0,2 | МГП 0,5 | МГП 1 | МГП 2,5 | МГП 4 | МГП 10 | МГП 25 | МГП 100 | МГП 160 | |
| Диапазон измерения Мпа | -0,003…0,1 | 0,0007…0,02 | 0,0007…0,05 | 0,003…0,1 | 0,003…0,25 | 0,003…0,4 | 0,02…1 | 0,02…2,5 | 0,04…10 | 0,04…16 |
| Класс точности % | 0,005;0,01;0,02;0,05 | |||||||||
| Дискретность создания давления кПа | 1 | 0,1 | 0,1 | 1 | 1 | 1 | 5 | 5 | 25 | 25 |
| Масса прибора, кг | 14 | 20 | 20 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| Масса набора грузов. Кг | 5 | 5,425 | 12,925 | 5,35 | 13,85 | 20,85 | 11,5 | 26,5 | 21,37 | 33,37 |
| Рабочий диапазон температур | 18…28С | |||||||||
| Рабочая среда | воздух и азот | |||||||||
| Номинальная площадь поршня, см2 | 5 | 25 | 25 | 5 | 5 | 5 | 1 | 1 | 0,2 | 0,2 |
| Единицы измерения | МПа,кгс/см2,бар | |||||||||
Стандартная поставка:
1. устройство для создания давления
2. измерительная поршневая система в футляре
3. один набор грузов
4. комплект фитингов для присоединения поверяемых
средств измерения с резьбами:
М20×1,5 2 шт
M12×1,5 2 шт
G½ 2 шт
G¼ 2 шт
5. комплект уплотнительных колец
6. комплект ЗИП
7. паспорт
8. свидельство о поверке
По дополнительному заказу:
1. дополнительные ИПС для расширения диапазона измерения
2. источник создания давления до 11 МПа только для МГП 100
3. дополнительный набор грузов
4. набор грузов с нестандартными массами грузов
5. набор гирь для уменьшения дискретности
6. фитинги со специальными резьбами
7. источник создания глубокого вакуума
