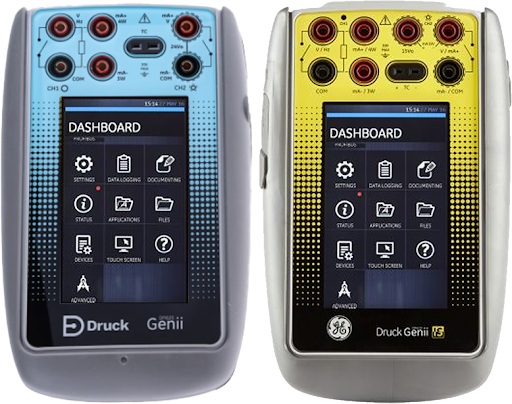

Выбор модификации
Общепромышленные версии
DPI620G-B Калибратор с одним каналом
DPI620G-H Калибратор с одним каналом HART коммуникатор
DPI620G-L Многофункциональный калибратор без функции коммуникатора
DPI620G Многофункциональный калибратор с HART коммуникатором
DPI620G-PB Многофункциональный калибратор с HART и Profibus коммуникатором
DPI620G-FF Многофункциональный калибратор с HART и Foundation Fieldbus коммуникатором
DPI620G-FFPB Многофункциональный калибратор с HART Foundation Fieldbus и Profibus коммуникатором
Искробезопасные версии
DPI620G-IS-L Многофункциональный калибратор без функции коммуникатора
DPI620G-IS Многофункциональный калибратор с HART коммуникатором
DPI620G-IS-PB Многофункциональный калибратор с HART и Profibus коммуникатором
DPI620G-IS-FF Многофункциональный калибратор с HART и Foundation Fieldbus коммуникатором
DPI620G-IS-FFPB
Многофункциональный калибратор с HART Foundation Fieldbus и Profibus коммуникатором
Основные характеристики
- Цветной сенсорный экран
- Коммуникатор на выбор: HART, Foundation, Fieldbus и Profibus
- Операционная система Windows CE
- Зашита IP 54
- USB master для подсоединения аксессуаров и периферии
- Mini USB slave для подсоединения к ПК
- Слот карты MircoSD для расширения памяти
- Возможности КПК
- Вес 1,1 кг
Измерение электрических сигналов
- Постоянное напряжение: ±30 В
- Постоянный ток: ±55 мА
- Переменное напряжение: 0 до 300 В
- Сопротивление: от 0 до 4 кОм (по 2/3/4 проводной схеме)
- Частота: 0 до 50 кГц(синусоидальная, прямоугольная, треугольная форма сигналов)
- Импульсы: 9999999
- Питание токовой петли 24 В, 28 В
- Имитация и измерения термометров сопротивления (12 типов)
- Термопар (12 типов)
- Встроенная автоматическая компенсация холодного спая
- Автоматическое опознавание схемы измерения сопротивления (2/3/4 проводной)
Генерация электрических сигналов
- Постоянное напряжение: 0 до 20 В
- Постоянный ток: 0,2 до 24 мА
- Сопротивление: 0 до 4 кОм
- Частота: о до 50 кГц
- Импульсы
Измерение и генерация давления
- PV 624: 20 бар пневматический контроллер
- PV 621: 20 бар пневматическая система создания давления
- PV 622: 100 бар пневматическая система создания давления
- PV 623: 1000 бар гидравлическая система создания давления
Модули давления
|
Наименование |
Общепром. |
Искробезопасные |
Диапазон бар |
Суммарная погрешность, % 12 мес. |
|
Модули избыточного давления |
||||
|
PM620, 0,025BARG |
PM620-008G |
PM620S-008G |
в наличии 1 шт |
0,1 |
|
PM620, 0,07BARG |
PM620-01G |
PM620S-01G |
±0.07 |
0,047 |
|
PM620, 0,1BARG |
±0.1 |
0,045 |
||
|
PM620, 0,2BARG |
PM620-02G |
PM620S-02G |
±0.2 |
0,045 |
|
PM620, 0,35BARG |
PM620-03G |
PM620S-03G |
±0.35 |
0,044 |
|
PM620, 0,7BARG |
PM620-04G |
PM620S-04G |
±0.7 |
0,041 |
|
PM620, 1BARG |
PM620-05G |
PM620S-05G |
±1 |
0,041 |
|
PM620, 2BARG |
PM620-07G |
PM620S-07G |
-1 до 2 |
0,025 |
|
PM620, 3,5BARG |
PM620-08G |
PM620S-08G |
-1 до 3.5 |
0,025 |
|
PM620, 7BARG |
PM620-10G |
PM620S-10G |
-1 до 7 |
0,025 |
|
PM620, 10BARG |
PM620-11G |
PM620S-11G |
-1 до 10 |
0,025 |
|
PM620, 20BARG |
PM620-13G |
PM620S-13G |
-1 до 20 |
0,025 |
|
PM620, 35BARG |
PM620-14G |
PM620S-14G |
0 до 35 |
0,025 |
|
PM620, 70BARG |
PM620-16G |
PM620S-16G |
0 до 70 |
0,025 |
|
PM620, 100BARG |
PM620-165G |
PM620S-165G |
0 до 100 |
0,025 |
|
PM620, 135BARG |
PM620-17G |
PM620S-17G |
0 до 135 |
0,025 |
|
PM620, 200BARG |
PM620-18G |
PM620S-18G |
0 до 200 |
0,025 |
|
Модули абсолютного давления |
||||
|
PM620, 7BARA |
PM620-10A |
PM620S-10A |
0 до 7 |
0,025 |
|
PM620, 10BARA |
PM620-11A |
PM620S-11A |
0 до 10 |
0,025 |
|
PM620, 20BARA |
PM620-13A |
PM620S-13A |
0 to 20 |
0,025 |
|
PM620, 35BARA |
PM620-14A |
PM620S-14A |
0 до 35 |
0,025 |
|
PM620, 70BARA |
PM620-16A |
PM620S-16A |
0 до 70 |
0,025 |
|
PM620, 100BARA |
PM620-165A |
PM620S-165A |
0 до 100 |
0,025 |
|
PM620, 135BARA |
PM620-17A |
PM620S-17A |
0 до 135 |
0,025 |
|
PM620, 200BARA |
PM620-18A |
PM620S-18A |
0 до 200 |
0,025 |
|
PM620, 350BARA |
PM620-20A |
PM620S-20A |
0 до 350 |
0,025 |
|
PM620, 700BARA |
PM620-22A |
PM620S-22A |
0 до 700 |
0,025 |
|
PM 620, 1000BARA |
PM620-23A |
PM620S-23A |
0 до 1000 |
0.025 |
|
Модули абсолютного давления TERPS |
||||
|
PM620 TERPS, 0,35BARA |
PM620T-03A |
PM620S-03A |
0 до 0.35 |
0,03 |
|
PM620 TERPS, 1,2BARA |
PM620T-06A |
PM620TS-06A |
0 до 1.2 |
0,02 |
|
PM620 TERPS, 2BARA |
PM620T-07A |
PM620TS-07A |
0 до 2 |
0,0125 |
|
PM620 TERPS, 3,5 BARA |
PM620T-08A |
PM620TS-08G |
0 до 3,5 |
0,0125 |
|
PM620 TERPS, 7BARA |
PM620T-10A |
PM620TS-10A |
0 до 7 |
0,0125 |
|
PM620 TERPS, 20BARA |
PM620T-13A |
PM620TS-13A |
0 до 20 |
0,0125 |
|
PM620 TERPS, 35BARA |
PM620T-14A |
PM620TS-14A |
0 до 35 |
0,0125 |
|
PM620 TERPS, 70BARA |
PM620T-16A |
PM620TS-16A |
0 до 70 |
0,0125 |
|
PM620 TERPS, 100BARA |
PM620T-165A |
PM620TS-165A |
0 до 100 |
0,0125 |
|
Модули низкого давления дифференциальные |
||||
|
PM620LP, 0,0025BARD |
PM620LP-006L |
Не доступен |
±0,0025 |
0,08 |
|
PM620LP, 0,0125BARD |
PM620LP-007L |
Не доступен |
±0,0125 |
0,07 |
|
PM620LP, 0,025BARD |
Не доступен |
±0,025 |
0,05 |
|
Дополнительная комплектация калибратора DPI 620
- MC620G держатель модулей давления
- MC620-IS держатель модулей давления искробезопасный
- IO620-104-ADAPT
- IO620-AC IO620-AC
- IO620-BATTERY аккумуляторная батарея для DPI 620G
- IO620-BLANK заглушка
- IO620-BSP набор переходников BSP
- IO620-CASE-1 сумка для калибратора DPI 620G
- IO620-CASE-2 сумка для системы DPI 620
- IO620-CASE-2-IS сумка для калибратора DPI 620IS, MC620, PM620
- IO620-CASE-3 сумка для систем задания давления
- IO620-CASE-3-IS сумка для систем задания давления Ex
- IO620-CHARGER внешний блок зарядки аккумуляторов для DPI 620G
- IO620-COMP-NEW переходник двухканальный и заглушка
- IO620-HOSE-H1 шланг гидравлический/ длина 1 м/ до 1000 бар
- IO620-HOSE-H1-IS шланг гидравлический, длина 1 м искробезопасный
- IO620-HOSE-H2 шланг гидравлический, длина 2 м
- IO620-HOSE-H2-IS шланг гидравлический, длина 2 м искробезопасный
- IO620-HOSE-P1 шланг пневматический, длина 1 м / до 100 бар
- IO620-HOSE-P1-IS шланг пневматический, длина 1 м / до 100 бар искробезопасный
- IO620-HOSE-P2 шланг пневматический, длина 2 м / до 100 бар
- IO620-HOSE-P2-IS шланг пневматический, длина 2 м / до 100 бар искробезопасный
- IO620-IDOS-USB конвертер IDOS в USB
- IO620-IDT621-NEW грязеуловитель для PV621, DPI611, DPI612
- IO620-IDT622 грязеуловитель для PV622, 621 до 100 бар
- IO620-MET набор переходников Metric
- IO620-NPT набор переходников NPT
- IO620-PRV-P1 предохранительный клапан, диапазон 0,2-1 бар
- IO620-PRV-P2 предохранительный клапан, диапазон 3- 7 бар
- IO620-PRV-P3 предохранительный клапан, диапазон 16- 32 бар
- IO620-PRV-P4 предохранительный клапан, диапазон 30....60 бар
- IO620-PRV-P5 предохранительный клапан, диапазон 60- 100 бар
- IO620-PRV-P6 предохранительный клапан, диапазон 1,1- 3 бар
- IO620-PRV-P7 предохранительный клапан, диапазон 6,1-12 бар
- IO620-PRV-P8 предохранительный клапан, диапазон 12,1-18 бар
- IO620-PRV-H1 предохранительный клапан, диапазон 10....50 бар
- IO620-PRV-H2 предохранительный клапан для PV 623, 50...200 бар
- IO620-PRV-H3 предохранительный клапан для PV 623 , 200...400 бар
- IO620-PRV-H4 предохранительный клапан для PV 623, 300-700 бар
- IO620-PRV-H5 предохранительный клапан для PV 623, 600…1000 бар
- IO620-PSU сетевой адаптер для DPI611/612/620
- IO620-RAK-5U панель для монтажа DPI620G в стенд 5U 19”
- IO620-RAK-8U панель для монтажа DPI620G в стенд 8U 19”
- IO620-RAK-MC панель для монтажа DPI620G и MC620 в стенд 8U 19”
- IO620-USB-PC Кабель USB для соединения DPI с ПК
- IO620-USB-RS232 кабель конвертер USB в RS232
- IO620G-IS-BATTERY аккумуляторная батарея для DPI620G-IS
- IO620G-IS-CHARGER внешний блок зарядки аккумуляторов для DPI620G-IS
