Итак, Вы или Ваше предприятие решили приобрести калибратор давления. Как выбрать наиболее подходящий комплект? Об этом мы поговорим в данной статье и разберем серию из 3-х типов производителя GE DRUCK.

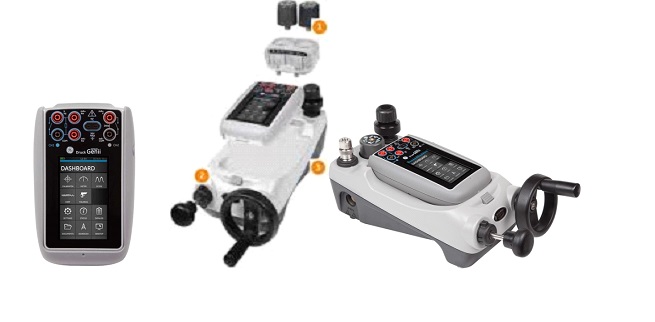

DPI 620G (DPI 620 Genii) с внешней системой давления и внешними модулями.
Это полностью модульная система состоит из: калибратора (электронного блока)- коммуникатора со встроенным источником питания датчиков (она позволит Вам питать и программировать датчики давления с поддержкой Hart, Fieldbus, Profibus), станции давления (3 типа: 20 бар, 100 бар, 1000 бар) и сменных модулей, которые подключаются напрямую, без соединительного кабеля. Сменные модули можно докупать и расширять диапазоны. Диапазоны модулей от -1…1000 бар. В линейке есть как абсолютники, так и избыточные датчики. Преимущество- модульная конструкция, и одновременно непревзойденный функционал. Все компоненты (помпы, модули, электронный блок, коммуникатор) соединяются в единую систему, которую Вы держите в ОДНОЙ руке. Согласитесь, это очень удобно? Вам не потребуется дополнительный коммуникатор и блок питания для датчиков, они уже встроены в приборе. Сменные аккумуляторы с продолжительным временем работы позволят Вам работать столько, сколько нужно (7 часов в режиме непрерывного измерения и питания токовой петли) Вы можете расширять возможности своего прибора в любой момент, заказав у нас дополнительные модули и опции.
Ни для кого не секрет, что ручная помпа- расходный материал и при интенсивном использовании, рано или поздно выйдет из строя. Станции давления, вышедшие из строя, зачастую можно отремонтировать или заменить на новую. Это дает серьезное преимущество 620-й серии перед калибраторами со встроенной помпой.
Прибор незаменим для лабораторий, использующих в своей области широкий диапазон давления.
Для составления заказа Вам необходимо выбрать:
1) Тип электронного блока с функцией HART, Fieldbus и Profibus коммуникатора или без (в дальнейшем вы не сможете добавить эти опции).
DPI620G-L (DPI620G-IS-L) только калибратор
DPI620G (DPI620G-IS ) калибратор с поддержкой HART протоколов
DPI620G-PB (DPI620G-IS-PB) калибратор с поддержкой HART и Profibus
DPI620G-FF (DPI620G-IS-FF) калибратор с поддержкой HART и Fieldbus
DPI620G-FFPB (DPI620G-IS-FFPB) калибратор с поддержкой HART и Profibus
2) Тип по классу защиты- искробезопасная версия или общепромышленная. Искробезопасные версии желтого цвета. К артикулу модели добавляется IS
3) Модули давления (24 типа модулей давления)
4) Станцию давления.
PV621 от -1...20 бар (пневматика)
PV622 от -1...100 бар (пневматика)
PV623 от 0...1000 бар (гидравлика. Работает на воде, спирте, масле)
Важно выбрать оптимальную по давлению станцию, в зависимости от диапазонов модулей, которые вы будете использовать. Например, если у вас модули на 1 и на 1000 бар, то понадобится 2 станции 20 бар и 1000 бар. Так как помпой 1000 бар вы однозначно передавите датчик маленьким номиналом. Станции давления и модули можно приобретать в последующем без калибратора.
5) Переходники и шланги. Своим партнерам мы рекомендуем с комплектом калибратора приобретать переходники для поверяемых СИ переходники и шланги. Самодельные переходники, а так же, установка тяжелых СИ на штуцер без шланга, как правило, приводят к поломке станций давления, а иногда и калибратора.
К заказу доступны переходники стандартов:
NPT, Резьба дюймовая трубная конусная (англ. NPT — national pipe taper) — американский стандарт на резьбу с конусностью 1:16 (угол конуса φ = 3°34′48″) или цилиндрическую (англ. NPS — national pipe straight) резьбу по ANSI/ASME B1.20.1. Резьба NPT соответствует ГОСТ 6111-52 «Резьба коническая дюймовая с углом профиля 60°». Обозначается как NPT или K.
BSP, Трубная цилиндрическая резьба применяется в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой, нормируемой ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая». Основана на резьбе BSW (англ. British Standard Whitworth — резьбы Витворта) и совместима с резьбой BSP (англ. British Standard Pipe thread). Обозначается как BSPP (англ. British Standard Pipe Parallel thread).
MET, Резьба дюймовая трубная конусная (англ. NPT — national pipe taper) — американский стандарт на резьбу с конусностью 1:16 (угол конуса φ = 3°34′48″) или цилиндрическую (англ. NPS — national pipe straight) резьбу по ANSI/ASME B1.20.1. Резьба NPT соответствует ГОСТ 6111-52 «Резьба коническая дюймовая с углом профиля 60°». Обозначается как NPT или K.
Также существует резьба NPTF (англ. national pipe taper — fuel), где уплотнение происходит за счёт смятия резьб. Стандарт предусматривает размеры резьбы от 1/16″ до 24″ для труб по стандартам ANSI/ASME B36.10M, BS 1600, BS EN 10255 и ISO 65.
Угол профиля при вершине — 60°, теоретическая высота профиля Н = 0,866025Р.
6) Опции. Вы можете доукомплектовать свой калибратор, чехлами, сумками, кейсами, предохранительными клапанами и прочими аксессуарами.
Более подробно ознакомиться с модульной системой - калибратором электрических сигналов и давления, коммуникатором DPI620 Вы можете на странице товара
На вкладке Загрузки Вы можете скачать всю необходимую информацию по калибратору- руководства пользователя, подробное описание, библиотеки HART, опросные листы. Найти информацию по реестру средств измерения.
Во вкладке Дополнительно просмотреть видео ролики с обзором калибратора.
На вкладке Сопутствующие товары подобрать необходимые опции.
Так же Вы можете отправить запрос нам на почту sales@apollo-aps.kz , и мы с радостью поможем Вам подобрать оптимальный комплект.

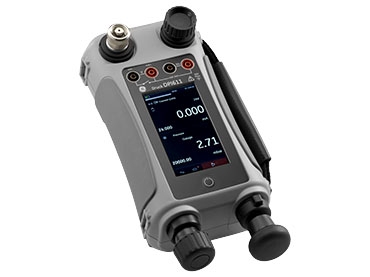

DPI611 калибратор со встроенным насосом и встренным модулем давления от -1 до 20 бар.
DPI611 - универсальный многофункциональный калибратор давления и электрических сигналов. Замена легендарных пневматических версий калибраторов DPI610PC и DPI615PC.
Это бюджетное исполнение- 3 в одном (калибратор, помпа, образцовый модуль) идеально подходит для инженеров, использующим на своем производстве низкопредельные датчики, реле давления и манометры до 20 бар. Прибор имеет яркий и четкий сенсорный дисплей, современный и очень удобный дизайн. Он легко поместится в Вашей руке, а благодаря ремешку и прорезиненным вставкам по бокам, никогда не выпадет из нее.
Более подробно ознакомиться с модульной системой - калибратором электрических сигналов и давления DPI611 Вы можете на странице товара
DPI612 калибратор со встроенным насосом и внешними сменными модулями давления от -1 до 1000 бар.
DPI612 - универсальный многофункциональный калибратор давления и электрических сигналов. Замена пневматических и гидравлических версий калибраторов DPI610 и DPI615.
К заказу доступны 3 версии калибратора со встроенным задатчиком давления на 20, 100 (пневматика) и 1000 бар (гидравлика). К преимуществам 611-й версии добавляется то, что у 612-го модули сменные (те же что и у 620-го), что позволит Вам в будущем расширить диапазон давления, разумеется в пределах диапазона задатчика давления.
Более подробно ознакомиться с модульной системой - калибратором электрических сигналов и давления DPI612 Вы можете на странице товара
Надеемся, что данная статья помогла Вам сделать свой выбор и остановиться на более подходящей модели. Отправляйте Ваши запросы нам на почту sales@apollo-aps.kz , и мы с радостью поможем Вам подобрать оптимальный комплект. ТОО "Apollo APS"- официальный дистрибьютор компании GE DRUCK LTD на территории Казахстана. Офис компании находится в Алматы по адресу: микрорайон Орбита 3, дом 55/2, офис 1. Карта проезда ЗДЕСЬ
Иванов Е.К.
