Выбор модификации
|
Общепромышленные версии |
| DPI620G-B | Калибратор (только функиции тока, напряжения) |
| DPI620G-H | Калибратор (только функиции тока, напряжения) HART коммуникатор |
| DPI620G-L | Многофункциональный калибратор без функции коммуникатора |
| DPI620G | Многофункциональный калибратор с HART коммуникатором |
| DPI620G-PB | Многофункциональный калибратор с HART и Profibus коммуникатором |
| DPI620G-FF | Многофункциональный калибратор с HART и Foundation Fieldbus коммуникатором |
| DPI620G-FFPB | Многофункциональный калибратор с HART Foundation Fieldbus и Profibus коммуникатором |
|
|
Искробезопасные версии
|
| DPI620G-IS-L | Многофункциональный калибратор без функции коммуникатора |
| DPI620G-IS | Многофункциональный калибратор с HART коммуникатором |
| DPI620G-IS-PB | Многофункциональный калибратор с HART и Profibus коммуникатором |
| DPI620G-IS-FF | Многофункциональный калибратор с HART и Foundation Fieldbus коммуникатором |
| DPI620G-IS-FFPB |
Многофункциональный калибратор с HART Foundation Fieldbus и Profibus коммуникатором |
Генерация и измерение электрических сигналов
- Напряжения (мВ, В)
- Тока(мА)
- Сопротивления (Ом, 2/3/4 проводной схеме)
- Частоты(синусоидальная, прямоугольная, треугольная форма сигналов)
- Импульсов
- Питание токовой петли 24В
Имитация и измерения
- Термометров сопротивления (12 типов)
- Термопар (12 типов)
- Встроенная автоматическая компенсация холодного спая
- Автоматическое опознавание схемы измерения сопротивления (2/3/4 проводной)
- Цветной сенсорный экран
- Коммуникатор на выбор: HART, Foundation, Fieldbus и Profibus
- Операционная система Windows CE
- Зашита IP 65
- USBmaster для подсоединения аксессуаров и периферии
- USBslave для подсоединения к ПК
- Слот карты MircoSD для расширения памяти
- Возможности КПК
Группируя модули с различными характеристиками, Вы получите калибровочную станцию, адаптированную специально под Ваши требования.
З системы задания давления
- PV 621: 20 бар пневматическая,
- PV 622: 100 бар пневматическая,
- PV 623: 1000 бар гидравлическая
- PM 620: 32 модуля давления от 25мбар до 1000бар
Подсоединение модулей осуществляется без дополнительных шлангов, переходников и предварительной калибровки (система «Plug'n'Play»)
В держатель MC 620 возможно установить сразу 2 модуля давления, которые при необходимости заменяются. Оба порта давления оборудованы предохранительными клапанами, которые закрываются, когда удаляется модуль.
Основные характеристики:
| Экран | Светодиодный, цветной, сенсорный. Размеры: 480 х 272 точки, диагональ 110 мм. |
| Языки меню | Русский, английский (по умолчанию), немецкий, французский, итальянский, испанский, португальский, китайский. |
| Рабочая температура | От -10 до 40 (°С) |
| Температура хранения | От -20 до 70 (°С). |
| Защита от пыли и влаги | IP65 (Полная защита от проникновения пыли, защита от водяных струй под давлением). |
| Влажность | От 0 до 90 % относ. влажности, без конденсата. |
| Ударо- и вибростойкость | Защита от падения с высоты 1м. Соответствует стандарту BS EN 61010:2001; Def Stan 66-31, 8.4 cat III. |
| Электромагнитная совместимость | В соответствии со стандартом BS EN 61326-1:2006. |
| Электробезопасность | В соответствии со стандартом BS EN 61010 : 2001. |
| Безопасность при работе с давлением | В соответствии с директивой ЕС по оборудованию для давления Pressure Equipment Directive (PED), Класс: Sound Engineering Practice (SEP). |
| Соответствие | Одобрен для использования на территории ЕС (СЕ маркировка). |
| Размеры (Д хШ хВ) | Только DPI 620 IS: 183 х114 х55 (мм), вместе с MC 620 IS: ≈265 х114 х82 (мм), вместе с PM 620 IS ≈265 х114 х93 (мм). |
| Масса | DPI 620 IS с аккумулятором: ≈ 1,1 кг, MC 620 IS: ≈ 800 г, PM 620 IS: ≈ 100 г. |
| Источник питания | Никель-металл-гидридный (NiMH) аккумулятор (код IO620IS-Battery); Емкость 4000 мАч (Номинальное напряжение: 3,6 В. Температура зарядки: от 0 до 40 (°С), температура разрядки от -10 до 40 (°С). Примечание: для лучшей производительности не допускайте нахождения при температуре выше 60 °С. Циклы зарядки/разрядки: не менее 500 с сохранением 70% емкости. |
| Продолжительность | Измерения: ≈ 8 часов непрерывно (СН1). Измерения и питание токовой петли (СН2): ≈ 7 часов (24 В при 12 мА). |
| Искробезопасность | Baseefa10ATEX0010X; IECEx BAS 10.0002X; Ex II 1 G; Ex ia IIC T4 Ga (-10°C ≤ Ta ≤ +40°C). |
| EN60079-0:2009 | Электрическое Оборудование Для Потенциально Взрывоопасных Атмосфер — Общие Требования.(Согласован) (IEC 60079-0:2007 Выпуск 5). |
| EN60079-11:2007 | Электрическое Оборудование Для Потенциально Взрывоопасных Атмосфер — Искробезопасность ‘i’. (Согласован) (IEC 60079-11:2006 Выпуск 5). |
Искробезопасное исполнение
- DPI 620 IS многофункциональный калибратор - HART коммуникатор в искробезопасном исполнении;
- DPI 620 CE IS многофункциональный калибратор - HART коммуникатор с функциями наладонного компьютера и в искробезопасном исполнении;
Cертификаты
- ATEX Ex II 1 G EEx ia IIC T4;
- Ростехнадзор.

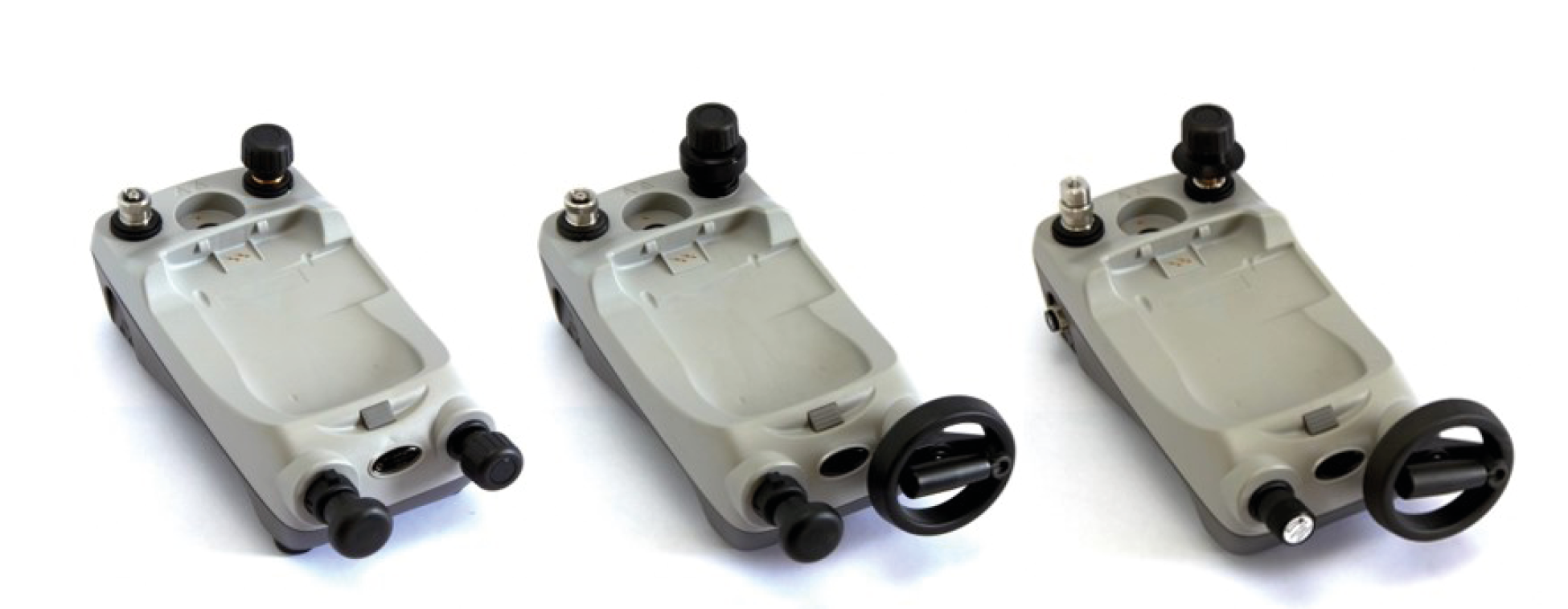

Пневматический генератор-контроллер давления 20 бар. Поможет установить значение с точностью до милибара и поддерживать его.
PV 621
Пневматический генератор давления 20 бар
PV 621 IS
Пневматический генератор давления 20 бар в искробезопасном исполнении
PV 622
Пневматический генератор давления 100 бар
PV 622 IS
Гидравлический генератор давления 100 бар в искробезопасном исполнении
PV 623
Гидравлический генератор давления 1000 бар
PV 623 IS
Гидравлический генератор давления 1000 бар в искробезопасном исполнении
PV 621/621 IS /622 IS
Поставляются с адаптерами G1/4 и 1/8 NPT с внутренней резьбой, лямкой для ношения на плече, руководством по эксплуатации и компакт-диском с многоязычным руководством по эксплуатации. В дополнение к перечисленному PV/623 /623 IS поставляется с пластиковой емкостью для гидравлической жидкости.
Основная комплектация
- Калибратор DPI 620
- Руководство по эксплуатации
Дополнительная комплектация калибратора DPI 620
- ПО - Intecal Basic (P/N 781-016-B)
- Пробник для измерения переменного тока (P/N IO620-АС)
- Заглушка (P/N IO620-Blank)
- Компаратор (P/N IO620-Comp)
- Шланги (P/N IO620-Hose-XX)
- Набор метрических переходников (P/N IO620-MET)
- Набор переходников с резьбой NPT (P/N IO620-NPT)
- Набор переходников с резьбой BSP (P/N IO620-BSP)
- Кейс для DPI 620, с карманом для тестовых проводов и аксессуаров (P/N IO620-CASE-1)
- Кейс для DPI 620, с карманом для MC620, модулей PM620, тестовых проводов и аксессуаров (P/N IO620-CASE-2)
- Кейс для PV 621/622/23 (P/N IO620-CASE-3)
- Транзитный кейс (P/N IO620-CASE-4)
- Литиевый полимерный аккумулятор (P/N IO620-BATTERY)
- Зарядное устройство (P/N IO620-CHARGER)
- Блок питания (P/N IO620-PSU)
- USB кабель связи (P/N IO620-USB-PC)
- Переходной кабель IDOS – USB (P/N IO620-IDOS-USB)
- Кабель связи USB – RS232 (P/N IO620-USB-RS232)
|
Наименование |
Общепром |
Искробезопасные |
Диапазон Bar |
Суммарная погрешность, % |
|
Модули избыточного давления |
||||
|
PM620, 0,025BARG |
PM620-008G |
PM620S-008G |
±0.025 |
0,1 |
|
PM620, 0,07BARG |
PM620-01G |
PM620S-01G |
±0.07 |
0,047 |
|
PM620, 0,1BARG |
±0.1 |
0,045 |
||
|
PM620, 0,2BARG |
PM620-02G |
PM620S-02G |
±0.2 |
0,045 |
|
PM620, 0,35BARG |
PM620-03G |
PM620S-03G |
±0.35 |
0,044 |
|
PM620, 0,7BARG |
PM620-04G |
PM620S-04G |
±0.7 |
0,041 |
|
PM620, 1BARG |
PM620-05G |
PM620S-05G |
±1 |
0,041 |
|
PM620, 2BARG |
PM620-07G |
PM620S-07G |
-1 to 2 |
0,025 |
|
PM620, 3,5BARG |
PM620-08G |
PM620S-08G |
-1 to 3.5 |
0,025 |
|
PM620, 7BARG |
PM620-10G |
PM620S-10G |
-1 to 7 |
0,025 |
|
PM620, 10BARG |
PM620-11G |
PM620S-11G |
-1 to 10 |
0,025 |
|
PM620, 20BARG |
PM620-13G |
PM620S-13G |
-1 to 20 |
0,025 |
|
PM620, 35BARG |
PM620-14G |
PM620S-14G |
0 to 35 |
0,025 |
|
PM620, 70BARG |
PM620-16G |
PM620S-16G |
0 to 70 |
0,025 |
|
PM620, 100BARG |
PM620-165G |
PM620S-165G |
0 to 100 |
0,025 |
|
PM620, 135BARG |
PM620-17G |
PM620S-17G |
0 to 135 |
0,025 |
|
PM620, 200BARG |
PM620-18G |
PM620S-18G |
0 to 200 |
0,025 |
|
Модули абсолютного давления |
||||
|
PM620, 0,35BARA |
PM620-03A |
PM620S-03A |
не доступен |
|
|
PM620 TERPS, 1,2BARA |
PM620T-06A |
PM620TS-06A |
0 to 1.2 |
0,02 |
|
PM620 TERPS, 2BARA |
PM620T-07A |
PM620TS-07A |
0 to 2 |
0,0125 |
|
PM620, 3,5BARA |
PM620-08A |
PM620S-08A |
не доступен |
|
|
PM620, 7BARA |
PM620-10A |
PM620S-10A |
0 to 7 |
0,025 |
|
PM620 TERPS, 7BARA |
PM620T-10A | PM620TS-10A | 0 to 7 | 0,0125 |
|
PM620, 10BARA |
PM620-11A |
PM620S-11A |
0 to 10 |
0,025 |
|
PM620, 20BARA |
PM620-13A | PM620S-13A | 0 to 20 | 0,025 |
|
PM620 TERPS, 20BARA |
PM620T-13A |
PM620TS-13A |
0 to 20 |
0,0125 |
| PM620, 35BARA | PM620-14A | PM620S-14A | 0 to 35 | 0,025 |
|
PM620 TERPS, 35BARA |
PM620T-14A |
PM620TS-14A |
0 to 35 |
0,0125 |
| PM620, 70BARA | PM620-16A | PM620S-16A | 0 to 70 | 0,025 |
|
PM620 TERPS, 70BARA |
PM620T-16A |
PM620TS-16A |
0 to 70 |
0,0125 |
| PM620, 100BARA | PM620-165A | PM620S-165A | 0 to 100 | 0,025 |
|
PM620 TERPS, 100BARA |
PM620T-165A |
PM620TS-165A |
0 to 100 |
0,0125 |
|
PM620, 135BARA |
PM620-17A |
PM620S-17A |
0 to 135 |
0,025 |
|
PM620, 200BARA |
PM620-18A |
PM620S-18A |
0 to 200 |
0,025 |
|
PM620, 350BARA |
PM620-20A |
PM620S-20A |
0 to 350 |
0,025 |
|
PM620, 700BARA |
PM620-22A |
PM620S-22A |
0 to 700 |
0,025 |
|
PM 620, 1000BARA |
PM620-23A |
PM620S-23A |
0 to 1000 |
0.025 |
